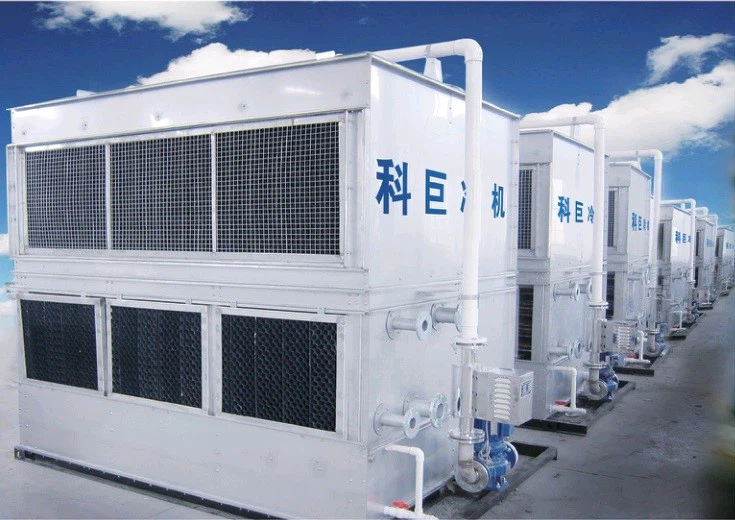

Tháp giải nhiệt loại kín dòng chảy ngược



Là thiết bị phụ trợ chính trong ngành xử lý nhiệt, tháp giải nhiệt loại kín dòng KBL được sử dụng trong môi trường làm nguội xử lý nhiệt, lò đa năng không khí được kiểm soát, lò sưởi cảm ứng, lò chân không, v.v.; điều hòa không khí trung tâm, rèn, đúc, công nghiệp hóa chất, thực phẩm, ép phun, in ấn, máy phát điện, nhà máy điện, lò nung thủy tinh và các lĩnh vực khác.







Chất lỏng làm việc (nước mềm hoặc chất lỏng khác) lưu thông trong cuộn dây của tháp giải nhiệt kiểu đóng ngược dòng, nhiệt của chất lỏng được hấp thụ bởi thành cuộn dây và nước phun được phun lên bề mặt cuộn dây để tạo ra trao đổi nhiệt. Đồng thời, không khí lạnh đi vào tháp từ lưới hút gió ở phía dưới thiết bị và lưu thông từ dưới lên trên, đi đều qua bề mặt của cuộn dây. Một phần nhỏ nước bay hơi và hấp thụ nhiệt, không khí nóng ẩm thoát ra khỏi máy qua quạt phía trên, phần nước còn lại rơi vào khay nước phía dưới cho chu trình tiếp theo. Vòng khép kín chất lỏng trong cuộn dây tiêu thụ rất ít và tốc độ thoát nước phun chỉ là 0,1%-0,2%.





* Nâng cao hiệu quả sản xuất, làm mềm nước tuần hoàn, không đóng cặn, không tắc nghẽn, không thất thoát;

* Kéo dài tuổi thọ của thiết bị, đảm bảo vận hành ổn định và đáng tin cậy, giảm tỷ lệ hỏng hóc và ngăn ngừa tai nạn;

* Tuần hoàn khép kín, không có tạp chất xâm nhập, không bay hơi trung bình, không ô nhiễm;

* Nâng cao hiệu quả sử dụng của nhà máy, không cần bể chứa nước; giảm diện tích sàn, chiếm không gian nhỏ, dễ lắp đặt, di chuyển, bố trí, kết cấu nhỏ gọn;

* Dễ vận hành, vận hành ổn định và mức độ tự động hóa cao;

* Được sử dụng rộng rãi, môi trường không bị ăn mòn đối với bộ trao đổi nhiệt và có thể được làm mát trực tiếp;

* Chi phí vận hành và bảo trì thấp.

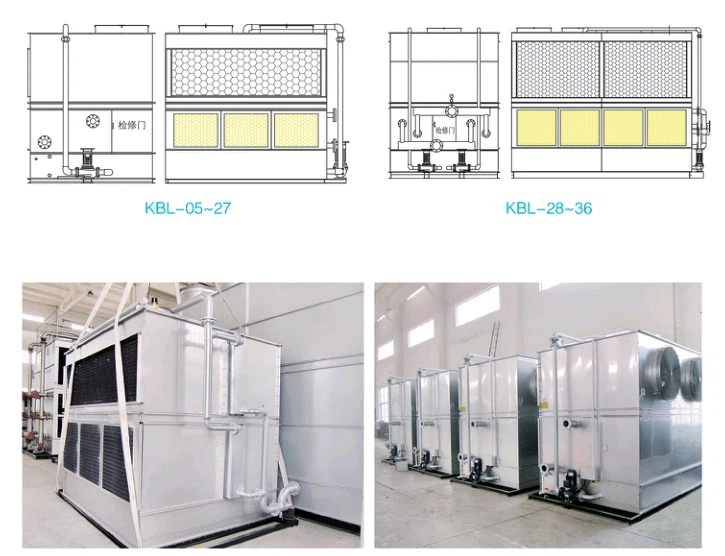

Người mẫu	Công suất làm lạnh (Kcal/h)	Lưu lượng làm việc (m³/h)	Kích thước (L*W*H) (mm)	Đường kính đầu vào và đầu ra
KBL-05	150000	30	2800x1870x2450	DN80
KBL-06	180000	36	2800x1870x2450	DN80
KBL-07	225000	45	3400x1970x2600	DN100
KBL-08	260000	52	3400x1970x2600	DN100
KBL-09	300000	60	3400x1970x2600	DN100
KBL-10	350000	70	3400x1970x3250	DN125
KBL-12	400000	80	3400x1970x3250	DN125
KBL-13	450000	90	3400x1970x3250	DN125
KBL-14	500000	100	3400x2340x3250	DN125
KBL-15	550000	110	3400x2340x3250	DN125
KBL-16	600000	120	4200x2340x3350	DN150
KBL-17	650000	130	4200x2340x3350	DN150
KBL-18	700000	140	4200x2340x3350	DN150
KBL-19	750000	150	4200x2340x3350	DN150
KBL-20	800000	160	4800x2340x4200	DN200
KBL-21	900000	180	4800x2340x4200	DN200
KBL-22	1000000	200	4800x2340x4200	DN200
KBL-23	1100000	220	4800x2340x4200	DN200
KBL-24	1200000	240	5350x2340x4300	DN200
KBL-25	1300000	260	5350x2340x4300	DN200
KBL-26	1400000	280	6100x2340x4250	DN250
KBL-27	1500000	300	6100x2340x4250	DN250
KBL-28	1700000	340	5350x3200x4650	DN250
KBL-30	1900000	380	5350x3200x4650	DN250
KBL-32	2100000	420	5800x3200x4650	DN250
KBL-34	2500000	500	6500x3200x4700	DN300
KBL-36	2800000	560	6500x3200x4700	DN300

Lưu ý: Các thông số kỹ thuật trên chỉ mang tính chất tham khảo: do sản phẩm được cập nhật và tối ưu liên tục nên các thông số có thể thay đổi mà không báo trước.









1. Yêu cầu đối với môi trường sử dụng

* Tránh khí thải có tính axit, bụi nổ, bồ hóng nặng và hơi nước quá nhiều;

* Được đặt cạnh tòa nhà, cần giữ đủ khoảng cách với cửa hút gió (0.5-3M, tùy thuộc vào kiểu máy);

* Đặt trong tường rào hố, cần cảnh báo lỗi phóng nhiệt do không khí nóng ẩm hồi lưu; một thiết bị cảm ứng không khí có thể được xem xét trong những trường hợp đặc biệt.



2. Sự cố đường ống của người dùng

* Đường ống, máy bơm và van phải được lắp đặt dưới mực nước đang chảy của tháp giải nhiệt để tránh tràn và hút khí;

* Khi xem xét bố trí thiết bị phải có đủ đầu bơm nước và phải tính đến tổn thất áp suất ở đầu và tổn thất áp suất đối với ống cuộn làm mát;

* Áp suất thiết kế của mặt bích giao diện để làm mát bằng chất lỏng là 1MPa và cần xem xét các móc treo hoặc giá đỡ cho tất cả các đường ống.



3. BẢO TRÌRyêu cầu củaScầu nguyệnShệ thống

* Khi tháp giải nhiệt khép kín chạy, khoáng chất và các tạp chất khác trong nước sẽ kết tủa và tích tụ trong bể nên chúng ta phải định kỳ kiểm tra chất lượng nước và xả đáy, vệ sinh thường xuyên, điều này có thể kiểm soát tốt chất lượng nước và ngăn ngừa nhân rộng.

* Yêu cầu về chất lượng nước phun: tham khảo Mã GB50050-95 thiết kế xử lý nước làm mát tuần hoàn công nghiệp; nơi có nước có chất lượng đặc biệt kém thì phải xem xét việc làm sạch (làm mềm).



4. Bổ sung nước tuần hoàn

* Nước tuần hoàn trong hệ thống khép kín phải đáp ứng yêu cầu của quy trình sản xuất về chất lượng nước, có thể sử dụng nước làm mềm hoặc nước tinh khiết.

* Hệ thống khép kín được trang bị hệ thống kiểm soát mức chất lỏng; nếu hệ thống đưa ra thông báo cảnh báo nghĩa là mực nước tuần hoàn thấp và chúng ta cần bổ sung nước tuần hoàn.



5. Bảo trì vàCnạc củaScầu nguyệnTmắt cá chân

* Lưu ý: định kỳ thay nước phun, vệ sinh bình phun thường xuyên.

* Có sự khác biệt về độ cứng của nước ở các vùng. Cụ thể, nên thay nước phun và vệ sinh bể chứa 5-6 tháng một lần ở các khu vực phía Nam. Ở các khu vực phía Bắc, nên thay nước phun và làm sạch bể chứa 2-3 tháng một lần. Thời gian thay thế thực tế sẽ tùy theo từng trường hợp.



6. Chống đóng băngPvấn đề củaCbị mấtCchảy máuTnợ

* Các biện pháp chống đóng băng cho tháp giải nhiệt dạng kín thường được phân thành hai loại:

(1). Tùy theo chênh lệch nhiệt độ giữa các vùng mà thêm dung dịch chống đông theo tỷ lệ.

(2.) Nơi nhiệt độ thấp, khi thiết bị không chạy trong thời gian ngắn hoặc ngừng chạy, nên xả nước phun để tránh bị đóng băng.





Etylen glycol (% trọng lượng)	0	10	20	30	40	50	58
Điểm cố định (độ)	-0.0	-3.5	-8	-15	-24	-36	-48
